产品描述
产品型号：FZB300-T-XY

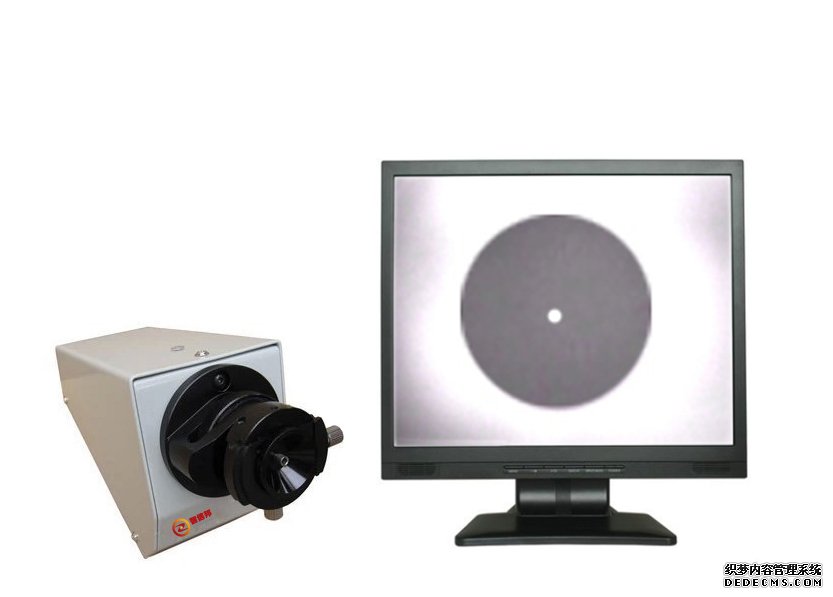

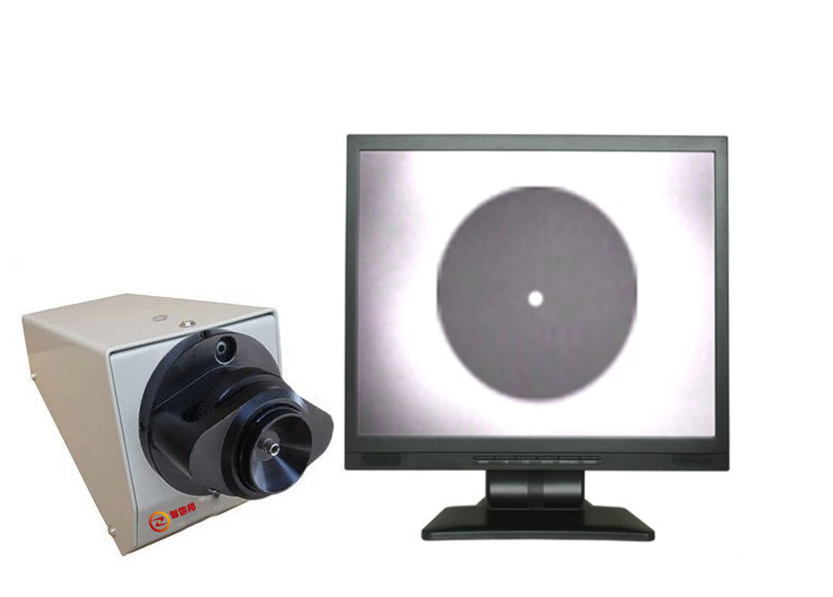

FZB300-T-XY台式光纤端面检测仪(三维可调型)，主要用于光纤端面陶瓷插芯、光模块（如：SFP）、光器件等微观质量的检测，是光纤连接线端子加工、使用过程中常备的检测仪器，FZB300-T-XY台式光纤端面检测仪广泛应用于器件厂商、光通信重点实验室科研、仪器仪表学校教学等领域，放大倍数有200倍、400倍、800倍可选，端面清晰、图像居中性好，端面划痕、凹陷、污染尽在眼底，深受广大用户喜爱！
产品特征技术参数采购指南可选配件相关说明文档下载
产品介绍：
FZB300-T-XY台式光纤端面检测仪(三维可调型)，主要用于光纤端面陶瓷插芯、光模块（如：SFP）、光器件等微观质量的检测，是光纤连接线端子加工、使用过程中常备的检测仪器，FZB300-T-XY台式光纤端面检测仪广泛应用于器件厂商、光通信重点实验室科研、仪器仪表学校教学等领域，放大倍数有200倍、400倍、800倍可选，端面清晰、图像居中性好，端面划痕、凹陷、污染尽在眼底，深受广大用户喜爱！
产品特征：
● 即插成像，快速而方便，精确而高效，图像清晰而鲜明，节省时间，降低成本；
● 预中心定位，纤芯图像总是显示在中心位置；
● 人体工程学设计，特别适合于光纤连接器生产厂家；
● 工作寿命长，内部LED照明灯泡寿命长达100000小时，内部无可维修部件；
● 绝对激光安全，内置CCD摄像头（而不是人眼）观看光纤端面，即使检查正在传输激光的光纤端面，也不存在安全问题；
● 内置CCD摄像头，含黑白监视器；
● 适合范围广，基本上可检查任何光纤连接器；
| 放大倍数/分辨率: | 200倍/0.75μ 400倍/0.5μ |
| 对焦方式: | 手动 |
| 尺寸重量: | 230*92*150mm 1.58kg |
| 光源/使用寿命: | 同轴蓝色LED，使用寿命8万小时以上 |
| 图像传感器: | 10万小时以上 |
| 电源: | 12V |
| 工作温度/湿度: | -20-50℃ 99%以内 |
| X/Y轴可调节范围: | X轴：4mm Y轴：3.5mm |
| 端口: | 五芯端口/BNC视频输出/USB功能端口（选配） |
● 可选配通用型1.25mm连接器端口，检测LC、MU等1.25mm直径光纤公头PC端面；
● 可选配通用型2.5mm连接器端口，检测SC、FC、ST等2.5mm直径光纤公头PC端面；
● 可提供200倍、400倍、800倍光学镜头；
●可选 8寸LED显示器、9寸CRT显示器、10.4寸LED显示器；
● 可选配通用型2.5mm连接器端口，检测SC、FC、ST等2.5mm直径光纤公头PC端面；
● 可提供200倍、400倍、800倍光学镜头；
●可选 8寸LED显示器、9寸CRT显示器、10.4寸LED显示器；
FZB300-T-XY台式光纤端面检测仪/光纤端面检查仪的调整、维护和保养：
由于适配器的个体差异性，以及磨损等原因，可能造成图像不能处于显示屏的中央，这时需要对调节头进行位置调整；
1. 固定式调节头的调整：微微拧松调节头紧固螺钉，移动调节头至图像居中后并紧固螺钉 (注：这需要一定的耐心和技巧)；
2、微调式调节头的调整：微调式调节头有2个微调螺钉，用2.5mm的内六角扳手(随机配件)拧动微调螺钉可使被检测图像大至沿显示屏两对角线移动可较快方面地调中图像.出厂前其它螺钉位已调至最佳状态，不可随意扭动；
FZB300-T-XY应用领域：
1、光模块、光器件以及光纤跳线厂家生产检验
2、光网络用户采购入库检验
3、光网络安装商接入设备前检验
4、科研机构及院校实验室研究
